步進電機減速機

佛山步進減速機
瀏 覽 量:
咨詢熱線:135-0009-3281

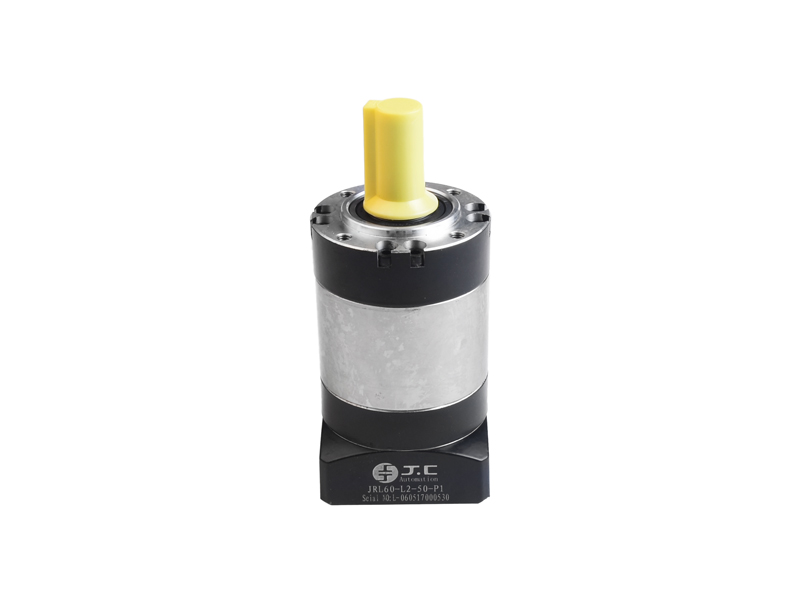

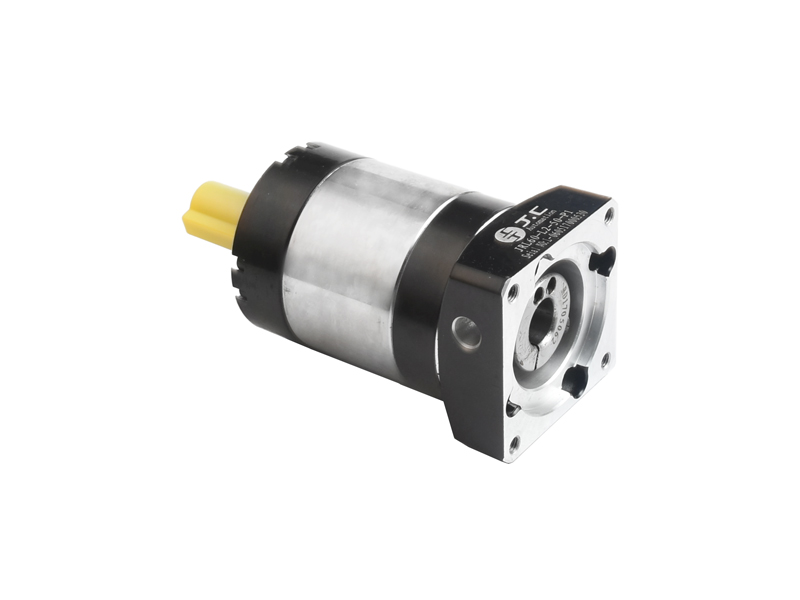

JRL圓形行星步進減速機:
一、輸出端螺紋連接,安裝尺寸標準化,通用性強。
二、單懸臂結構,設計簡潔極具性價比。
三、精度8-16弧分,可適應大部分場合。
規格范圍:60-120
速比范圍:3-100
精度范圍:8-16arcmin
詳情描述
JRL圓形行星步進減速機
一、輸出端螺紋連接,安裝尺寸標準化,通用性強。
二、單懸臂結構,設計簡潔極具性價比。
三、精度8-16弧分,可適應大部分場合。
規格范圍:60-120
速比范圍:3-100
精度范圍:8-16arcmin
JRL圓柱齒輪減速機工業自動化行業應用參數:
JRL系列標注說明
產品系列 產品規格 級數 傳動比 背隙 輸出形式 備注
JRL 60 L1 5 P1
  60
80
90
120
L1:=1級
L2:=2級
L1: 3 4 5 7 10
L2: 9 12 15 16 20 25 30 35 40 50 70 100
P1=精密間隙
P2:標注間隙
S1=光軸輸出
無:帶鍵輸出
電機制造商及規格型號。可以直接提供輸出連接尺寸
JRL60-L2
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
L1
L2
L3
L4
L5
L6
L7
A2
S1
S2
S3
S4
B
H
C
52
M5
14
17
40
60
14
50
70
M4
30
35
3
22
75.5
32
4
60
3
20
5
18
5
16
M5
客戶定制
JRL行星步進減速機之四大特點:1、傳動穩,2、噪音低,3、剛性高,4、背隙小。
JRL精密小行星減速器:具有高精度、高剛性、高負載、高效率、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、精確定位等特點。適用于交流伺服電機、直流伺服電機、步進馬達、液壓馬達的增速與減速傳動。適合于全球任何廠商所制造的驅動產品。
JC行星減速機應用行業:包裝機械、龍門機床設備、激光雕刻設備、機器人設備、木工機械、印刷機、雕花機、精密涂布機、伺服彎管機、數控彈簧機等自動化程度較高設備。
行星減速機、高精密行星減速機、斜齒行星減速機,東莞行星減速機廠家中德合資JC伺服減速器品質保證、行業應用廣泛、規格種類齊全。廠家直銷電聯13925755716
JRL圓形行星步進減速機技術參數
技術參數 / 規格   JRL60 JRL80 JRL90 JRL120
扭矩 Nm 1.5倍額定扭矩
緊急制動扭矩 Nm 2倍額定扭矩
容許徑向力 N 240 400 450 1240
容許軸向力 N 220 420 430 1000
抗鈕剛性 Nm / arcmin 1.8 4.7 4.85 11
輸入轉速 rpm 8000 6000 6000 6000
額定輸入轉速 rpm 4000 3500 3500 3500
噪音 dB < 58 < 60 < 60 < 65
平均壽命 h 20000
滿載效率 % L1 ≥ 96%  L2 ≥ 94%
回程間隙 P1 L1 arcmin ≤8 ≤8 ≤8 ≤8
L2 arcmin ≤12 ≤12 ≤12 ≤12
P2 L1 arcmin ≤16 ≤16 ≤16 ≤16
L2 arcmin ≤20 ≤20 ≤20 ≤20
轉動慣量 L1 3 Kg.cm2 0.46 0.77 1.73 12.78
4 Kg.cm2 0.46 0.77 1.73 12.78
5 Kg.cm2 0.46 0.77 1.73 12.78
7 Kg.cm2 0.41 0.65 1.42 11.38
10 Kg.cm2 0.41 0.65 1.42 11.38
L2 12 Kg.cm2 0.44 0.72 1.49 12.18
15 Kg.cm2 0.44 0.72 1.49 12.18
20 Kg.cm2 0.44 0.72 1.49 12.18
25 Kg.cm2 0.44 0.72 1.49 12.18
28 Kg.cm2 0.44 0.72 1.49 12.18
40 Kg.cm2 0.44 0.72 1.49 12.18
50 Kg.cm2 0.34 0.58 1.25 11.48
100 Kg.cm2 0.34 0.58 1.25 11.48

JRL系列行星減速機技術參數
技術參數 / 規格 JRL60 JRL80 JRL90 JRL120
  級數 速比
額定扭矩 (Nm) Tn L1 3 27 50 96 161
4 40 90 122 210
5 40 90 122 210
7 34 48 95 170
10 16 22 56 86
L2 9 27 50 96 161
12 27 50 96 161
15 27 50 96 161
16 40 90 122 210
20 40 90 122 210
25 40 90 122 210
28 40 90 122 210
30 27 50 96 161
35 40 90 122 210
40 40 90 122 210
50 40 90 122 210
70 34 48 95 170
100 16 22 56 86
Kg L1 0.93 2.35 2.35 6.15
L2 1.15 2.70 2.70 8.00
