斜齒行星減速機

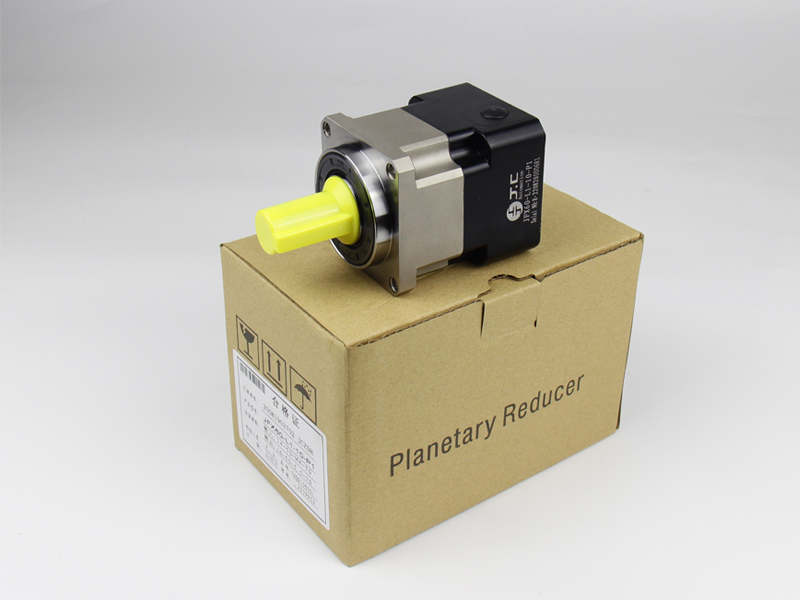

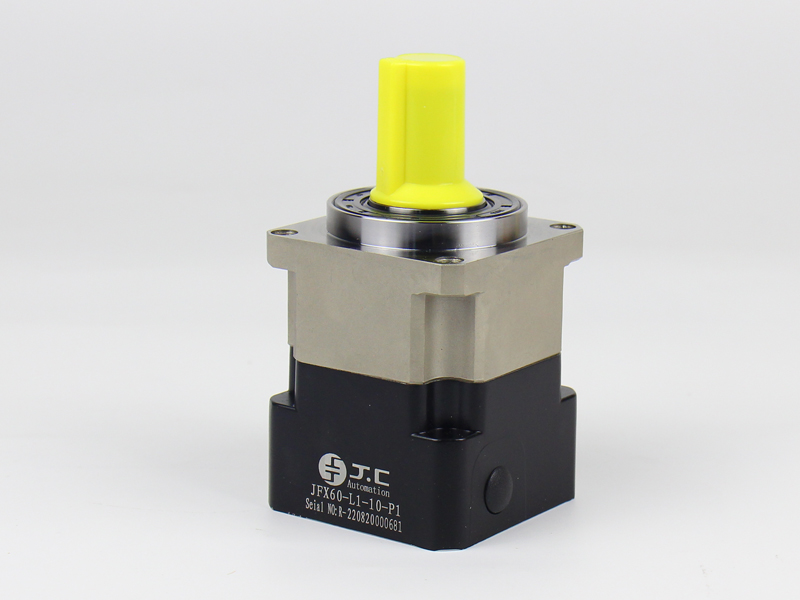

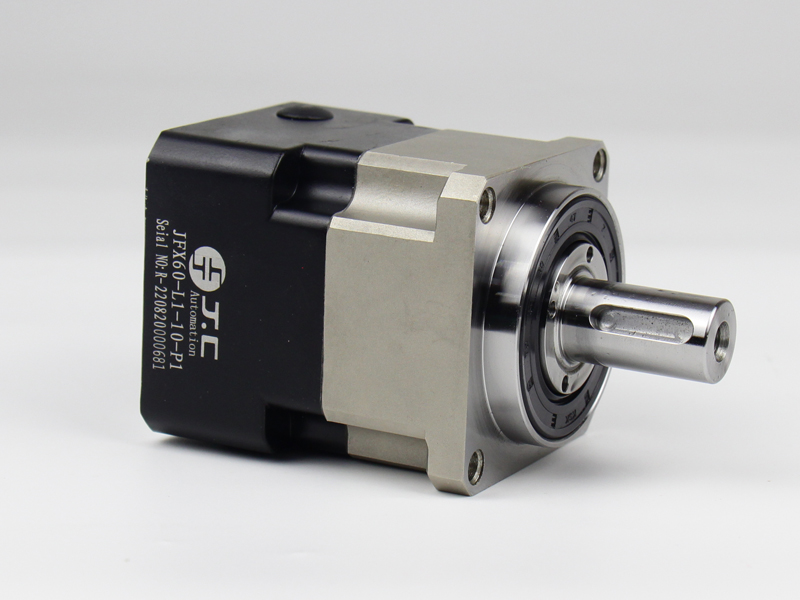

JXF系列斜齒行星減速機
瀏 覽 量:
咨詢熱線:135-0009-3281
JXF斜齒行星減速機:
● JXF系列行星減速機有:JXF60、JXF90、JXF120、JXF140、JXF180;
● 全一體化設計,精度提高到最大化。
● 雙支撐籠式行星架結構,擁有高可靠精度,可適應頻繁反轉。
● 斜齒轉動,傳動更平穩,更大的承載能力。
● 低回程間隙,定位更準確。
●特殊轉架結構,可以承載更大的徑向力和軸向力。
  規格范圍:60-180
  速比范圍:3-100;
  精度范圍:1-3rcmin(P1)級
                    3-5rcmin(P1)級

詳情描述
減速機特點

● 全一體化設計,精度提高到最大化。
● 雙支撐籠式行星架結構,擁有高可靠精度,可適應頻繁反轉。
● 斜齒轉動,傳動更平穩,更大的承載能力。
● 低回程間隙,定位更準確。
●特殊轉架結構,可以承載更大的徑向力和軸向力。
  規格范圍:60-180
  速比范圍:3-100;
  精度范圍:1-3rcmin(P1)級
                    3-5rcmin(P1)級
減速機參數

JXF標準行星減速機系列
JXF 90 L1 5 P1
產品系列 產品規格 級數 傳動比 背隙 輸出形式 備注
  60、 80、 90、 120、140、180、220 L1:=1級
L2:=2級


L1:  3  4  5  7  10

L2:  9  12  15  16  20  25  30  35  40  50  70  100



P1=精密間隙
P2:標注間隙

S1=光軸輸出
無=帶鍵輸出
電機制造商及規格型號。可以直接提供輸出連接尺寸

技術參數 / 規格 JXF60 JXF90 JXF120 JXF140 JXF180
  級數 速比
額定扭矩(Nm)Tn L1 3 40 105 165 350 880
4 45 130 230 480 880
5 45 130 230 480 1100
6 45 130 225 480 1100
7 45 100 220 480 1100
8 40 90 200 440 880
9 30 75 175 360 770
10 30 75 175 360 770
L2 15 40 105 165 360 880
20 450 110 230 480 880
35 45 110 230 480 1100
40 45 110 230 480 1100
50 45 110 230 480 1100
70 45 100 220 480 1100
100 30 75 175 360 770
防護等級 IP65
工作溫度 90℃至-10℃



技術參數 / 規格

JXF60

JXF90 JXF120 JXF140 JXF180
最大扭矩 Nm 1.5倍額定扭矩
緊急制動扭矩 Nm 2.5倍額定扭矩
最大容許徑向力 N 1530 3250 6700 9400 14500
最大容許軸向力 N 630 1300 3000 4700 7250
抗扭剛力 Nm/arcmin 6 12 23 47 130
最大額定輸入轉速 rpm 8000 8000 8000 6000 6000
額定輸入轉速 rpm 5000 4000 4000 3000 3000
噪音 dB ≤58 ≤60 ≤65 ≤68 ≤68
平均壽命 h 20000
滿載效率 % L1≥95% L2≥90%
回程間隙 P1 L1 arcmin ≤5 ≤5 ≤5 ≤5 ≤5
L2 arcmin ≤7 ≤7 ≤7 ≤7 ≤7
P2 L1 arcmin ≤8 ≤8 ≤8 ≤8 ≤8
L2 arcmin ≤10 ≤10 ≤10 ≤10 ≤10
轉動慣量 L1 3 Kg.cm2 0.16 0.61 3.25 9.21 28.98
4 Kg.cm2 0.14 0.48 2.74 7.54 23.67
5 Kg.cm2 0.13 0.47 2.71 7.42 23.29
6 Kg.cm2 0.13 0.47 2.71 7.42 22.29
7 Kg.cm2 0.13 0.45 2.62 7.14 22.48
8 Kg.cm2 0.13 0.45 2.60 7.14 22.48
9 Kg.cm2 0.13 0.42 2.59 7.08 22.40
10 Kg.cm2 0.13 0.40 2.57 7.03 22.51
L2 15 Kg.cm2 0.13 0.45 0.45 2.63 7.30
20 Kg.cm2 0.13 0.45 0.45 2.63 7.30
35 Kg.cm2 0.13 0.45 0.45 2.43 7.10
40 Kg.cm2 0.13 0.45 0.45 2.43 6.92
50 Kg.cm2 0.13 0.40 0.40 2.39 6.92
70 Kg.cm2 0.13 0.40 0.40 2.39 6.72
100 Kg.cm2 0.13 0.40 0.40 2.39 6.72

機型/代號 JXF-L1
  D1 D2 D3 D4 D5 D6 D7 D8 L1 L2 L3 L4 L5 L6 L7 L8 A1 A2 S1 S2 S3 S4 B H C
JXF60-L1 16 50 14 50 70 5.5 70 M4 29 7 8 37 4 32 70.5 107.5 60 60 3 20 5 15 5 18 M5
JXF90-L1 22 80 19 70 100 6.5 90 M5 39.5 7 8.5 48 5 48 106.5 154.5 90 90 3 32 5 17 6 24.5 M6
JXF120-L1 32 110 22 110 130 8.5 145 M8 50 10 12 62 7 60 131.5 193.5 120 130 5 40 6 25 10 35 M12
JXF140-L1 40 130 35 114.3 165 11 200 M12 82.5 12 12 97 10 82 164 261 140 176 5 65 10 36 12 43 M16
JXF180-L1 55 160 35 114.3 215 13.5 200 M12 82 20 15 105 10 81 176.5 281.5 180 180 6 70 10 50 16 59 M20

JFX60



機型/代號 JXF-L2
  D1 D2 D3 D4 D5 D6 D7 D8 L1 L2 L3 L4 L5 L6 L7 L8 A1 A2 S1 S2 S3 S4 B H C
JXF60-L2 16 50 14 50 70 5.5 70 M4 29 7 8 37 4 32 98 135 60 60 3 20 5 15 5 18 M5
JXF90-L2 22 80 19 70 100 6.5 90 M5 39.5 7 8.5 48 5 48 141 189 90 90 3 32 5 17 6 24.5 M6
JXF120-L2 32 110 22 110 130 8.5 145 M8 50 10 12 62 7 60 182.5 244.5 120 130 5 40 6 25 10 35 M12
JXF140-L2 40 130 35 114.3 165 11 200 M12 82.5 12 12 97 10 82 218.5 315.5 140 176 5 65 10 36 12 43 M16
JXF180-L2 55 160 35 114.3 215 13.5 200 M12 82 20 15 105 10 81 244.5 349.5 180 180 6 70 10 50 16 59 M20
